皮帶輪用高速球軸承

    小型發動機和安裝集成式啟動發電機(ISG)的車輛，其發動機輔助系統的布局比較復雜，對皮帶輪輔助帶和軸承的安裝有很大限制，要求皮帶輪用軸承在更高速度下旋轉。通常皮帶輪用軸承的許用轉速為15000 r/min 左右。其受制的主要因素如圖1所示。

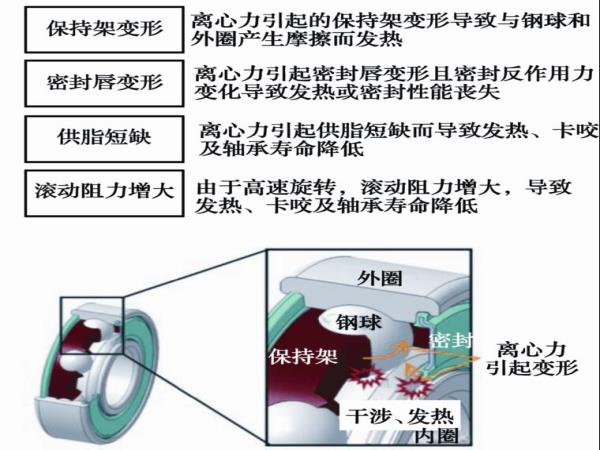

圖1 高速軸承分析

高速旋轉時，保持架由于離心力而變形，導致與鋼球和外圈產生摩擦而發熱。此外，由于皮帶輪用軸承為外圈旋轉，離心力施加于密封唇，密封反作用力的變化導致發熱或密封性能降低。此外，供脂短缺和滾動摩擦增大可能造成卡咬或軸承壽命降低。

為了進一步提高轉速，使許用轉速達到20 000 r/min( 6203軸承) ，NTN通過優化保持架、密封、內/外圈、鋼球和潤滑脂進行了改進設計，下面主要對保持架、密封和軸承內部參數進行介紹。

保持架

為減少高速旋轉時的保持架變形，通過兜孔底部加厚、采用高強度材料以提高保持架剛度；保持架兜孔間材料減少以降低離心力。

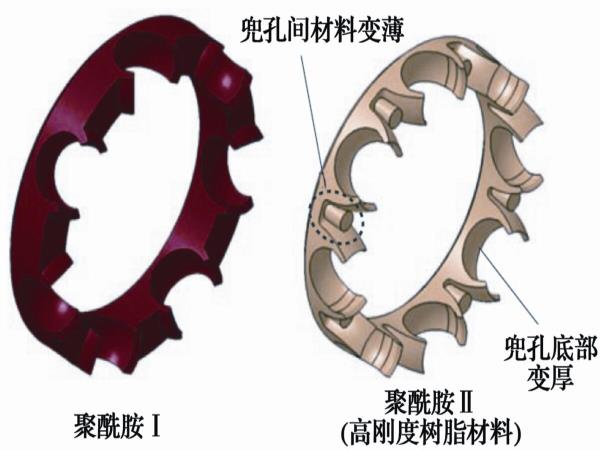

圖2 保持架的優化

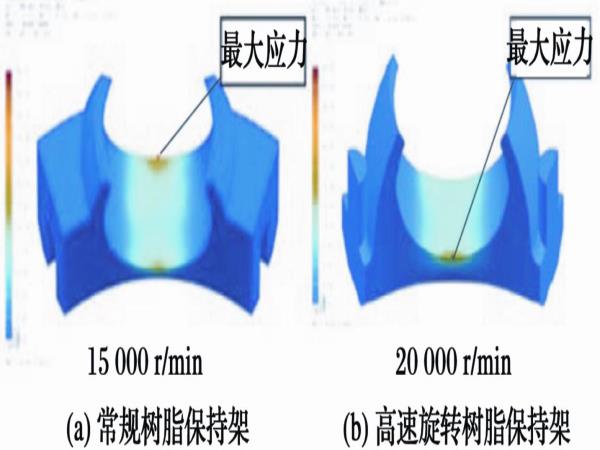

圖3 保持架應力分析

密封

皮帶輪用軸承密封由3個唇組成。

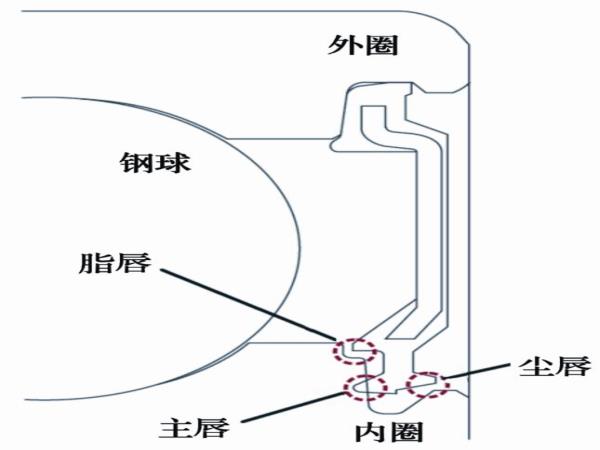

圖4 密封結構

1)脂唇→內部密封槽的迷宮結構減少了潤滑脂對主唇周圍區域的滲入，以防止漏脂。

2)主唇→確保防止漏脂和水/灰塵滲入，并確保低轉矩。即使有外圈旋轉產生的離心力，也可保持過盈量。

3)塵唇→通過內部密封槽的迷宮結構，可減少外來物從外部滲入。即使發生滲入，也可被塵唇的錐形彈出。

并進一步將密封唇的重心和唇部腰部的厚度進行了優化，降低唇的剛度，以盡量減少高速旋轉范圍內反作用力的變化，從而降低熱量且保持低轉矩；為提高密封唇跟隨性，增加了密封過盈量。

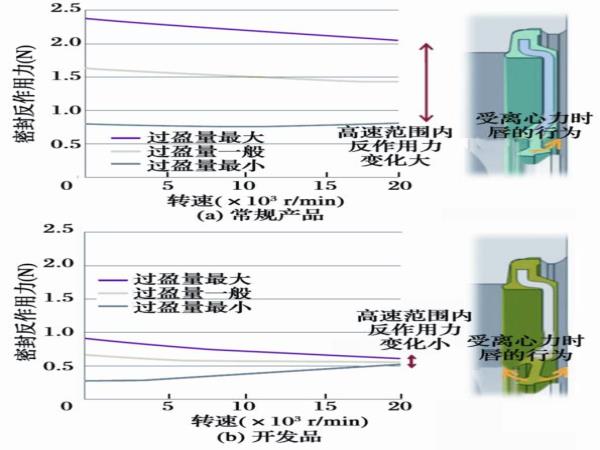

圖5 密封的受力分析

軸承內部技術參數

設置開發品的內部技術參數時，保持與常規產品相當?shù)某休d能力，并通過修改鋼球尺寸，減小PCD，減少發熱。軸承內部技術參數見表1。

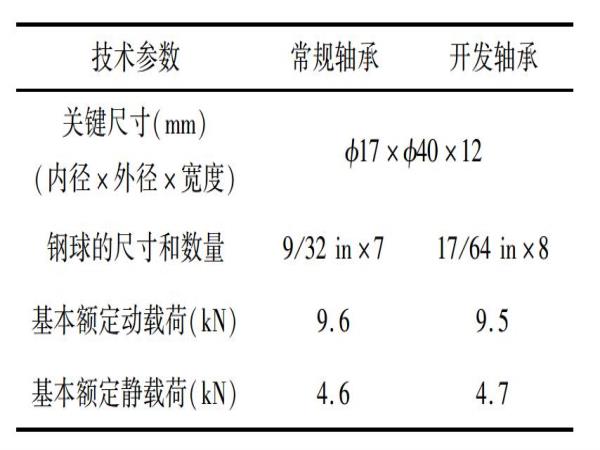

表1 軸承內部參數的優化

另外對皮帶輪軸承低溫運行時的呼嘯噪聲和防止脆性剝落也進行了分析，提出來措施。開發的新產品(在NTN試驗條件下)的性能特點如下：

高速：許用轉速為20 000 r/min( 6203) ；

低溫運行時的呼嘯噪聲： -40℃無噪聲；

防止脆性剝落：與常規產品相當；

轉矩：降低10%；

高溫耐久性:與常規產品相當。

來源：NTN

翻譯：劉亞楓

整理：軸承雜志社
